ファイナルロマンス4 対戦ケーブルのピンアサイン
手に入りにくいビデオシステムのファイナルロマンス4用対戦ケーブルを自作する時の参考に。
JSTの13ピンと16ピンのコネクタ(メス)を使用します。

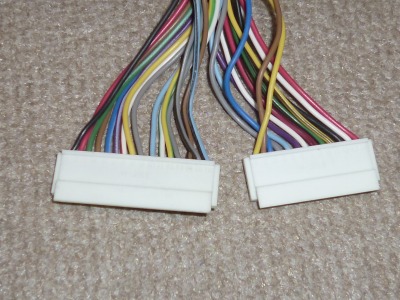

基板に挿すJSTの13ピンと16ピン
基板側のコネクタ。麻雀ハーネスの方から見て右側が1番。

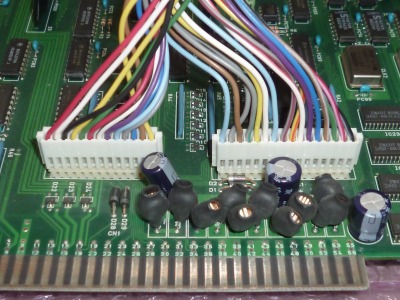

コネクタを挿すとこんな感じになります。

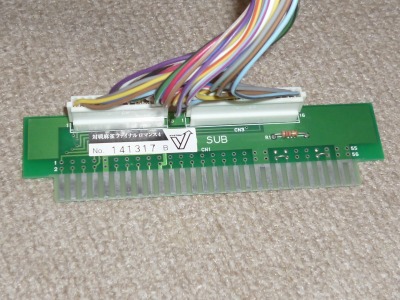

2P側の麻雀ハーネスと繋がるサブボード。

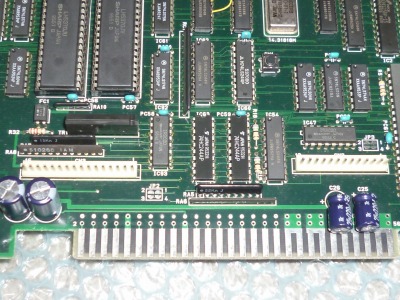

試したことは無いですが、ファイナルロマンスRの基板も4のケーブルが使えるらしい。
| 13ピン | ||
|---|---|---|
| 1 | 黄 | RED |
| 2 | 茶 | BLUE |
| 3 | 青 | GREEN |
| 4 | 灰 | SYNC |
| 5 | 水 | - |
| 6 | 紫 | 1P･2P 5 |
| 7 | 白・黒 | 1P･2P 2 |
| 8 | 赤・黒 | 1P･2P 6 |
| 9 | 緑・黒 | 1P･2P 10 |
| 10 | 黄・黒 | 1P･2P 9 |
| 11 | 黒 | GND |
| 12 | 白 | GND |
| 13 | 赤 | GND |
| 16ピン | ||
| 1 | 黒・白 | 1P 8 |
| 2 | 赤・白 | 1P 7 |
| 3 | 緑・白 | 1P 4 |
| 4 | 茶・白 | 1P 3 |
| 5 | 青・白 | 1P 1 |
| 6 | 紫・白 | 1P 11 |
| 7 | 白・赤 | COIN |
| 8 | 黄・赤 | - |
| 9 | 灰・赤 | COUNTER |
| 10 | 水・紫 | - |
| 11 | 白・緑 | SPEAKER |
| 12 | 黄・緑 | +5V |
| 13 | 灰・緑 | +5V |
| 14 | 茶・黒 | GND |
| 15 | 灰・黒 | GND |
| 16 | 水・黒 | GND |
※16ピンコネクタの12番と13番(+5V)はサブボード上で繋がっています。
※それぞれのコネクタのGNDはサブボード上で繋がっています。
